Série 3.152 » Vues des pièces du moteur

Les moteurs Perkins sont construits pour des applications spécifiques et les vues ne correspondent pas nécessairement à votre spécification de moteur.

Emplacement des pièces du moteur

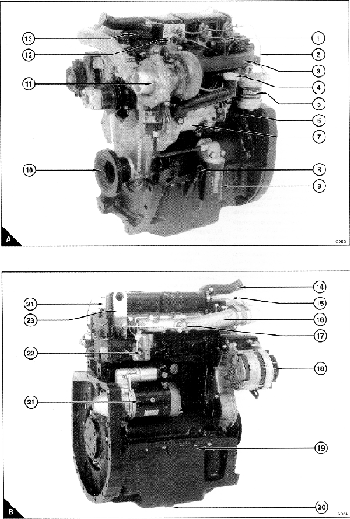

Avant et côté gauche du moteur T3.1524 (A)

1. Injecteur
2. Tuyau de retour pour injecteur
3. Collecteur d'échappement
4. Bouchon de remplissage pour l'huile de graissage
5. Filtre à carburant
6. Bouchon de vidange pour le bloc cylindres
7. Pompe d'injection
8. Jauge d'huile pour l'huile de graissage
9. Filtre d'huile de graissage
10. Poulie de vilebrequin
11. Turbocompresseur
12. Support de levée avant
13. Logement de thermostat

    Arrière et côté droit du moteur T3.1524 (B)

14. Sortie d'eau
15. Tuyau de reniflard
16. Collecteur d'admission
17. Aide au démarrage à (raid
18. Alternateur
19. Carter d'huile de graissage
20. Bouchon de vidange pour l'huile de graissage
21. Démarreur
22. Pompe d'alimentation
23. Support de levée arrière
24. Cache-culbuteurs
