Série 1000 » Nettoyage du reniflard en circuit fermé intégral

Attention : Ne pas forcer excessivement pour déposer le flexible (A4) du tube de sortie du reniflard.

Note : La procédure ci-dessous ne concerne que le reniflard fermé illustré en (A).

Desserrer le collier de flexible et déposer avec précaution le flexible de la sortie du reniflard.
Déposer le couvre-culbuteurs.
Attention : Prendre garde de ne pas endommager le couvercle avec le levier.

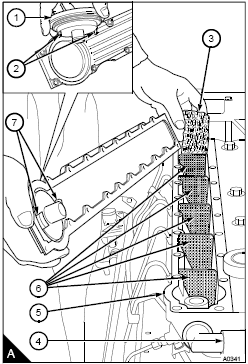

Desserrer les fixations et retirer avec précaution le couvercle de reniflard du corps de reniflard. Un levier approprié pourra être nécessaire pour dégager le couvercle du corps de reniflard. Prendre garde de ne pas endommager le couvercle avec le levier. Mettre le joint (A5) au rebut.
Attention : Ne pas nettoyer le clapet de reniflard ni le filtre à tamis. Le clapet de reniflard (A1) et le filtre à tamis (A3) doivent être remplacés toutes les 4000 heures.
Dégager les clips (A2) des pattes de retenue (A7) et sortir le clapet de reniflard du couvercle de reniflard. Mettre le clapet de reniflard au rebut.
Retirer le filtre à tamis et le mettre au rebut.
Avertissement ! Ne pas laisser entrer d?air comprimé en contact avec la peau. Si de l'air comprimé pénètre sous la peau, consulter immédiatement un médecin.
Laver le corps du reniflard, le couvercle, les déflecteurs (A6) et le tuyau de reniflard toutes les 2000 heures de fonctionnement. Les laver avec un liquide de nettoyage au kérosène et les sécher à l'air comprimé à basse pression.
Vérifier que les trous à la base des déflecteurs dans le corps de reniflard ne sont pas colmatés. Les nettoyer si nécessaire.

Assemblage

Placer les déflecteurs dans les rainures prévues dans le corps de reniflard.
Placer un filtre à tamis neuf dans le corps de reniflard.
Placer le clapet neuf dans le couvercle de reniflard. Engager correctement les clips.
Note : Le clapet de reniflard doit être remplacé toutes les 4000 heures.
Remplacer le joint, qui se monte à sec. Mettre en place l'ensemble couvercle et clapet dans le corps de reniflard. Poser les fixations sans les serrer. Serrer progressivement et uniformément les fixations à 3 Nm (0,3 kgf.m).
Attention : Ne pas forcer excessivement pour enfoncer le flexible sur le tube de sortie du reniflard.
Vérifier qu'il n'y a pas d'obstruction dans le tube ou le flexible de reniflard. Poser le flexible de reniflard sur le couvercle et serrer le collier.
