Série 3.152 » Descritption des pièces

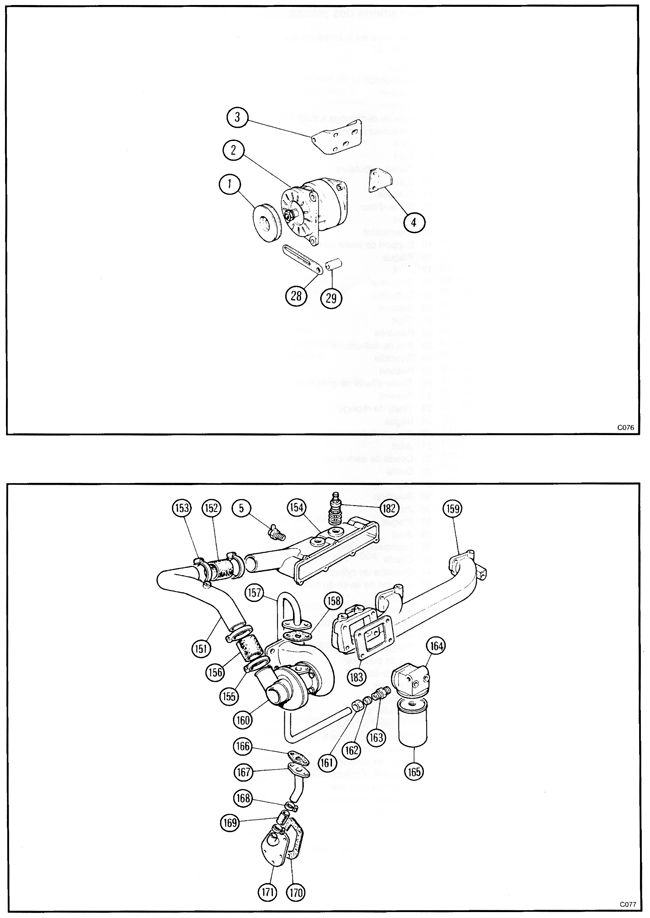

1. Poulie
2. Alternateur
3. Support
4. Support

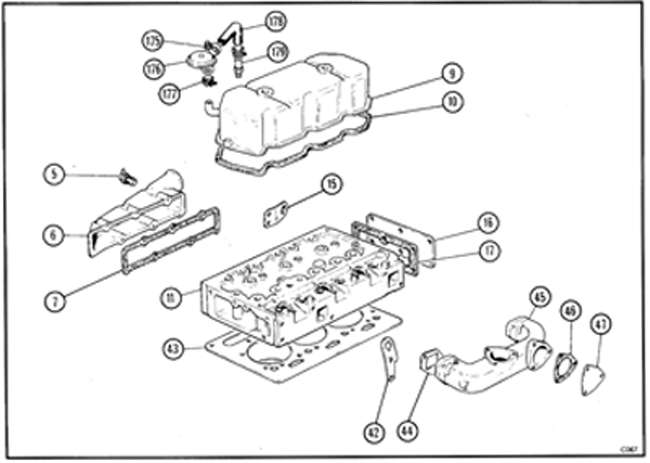

5. Aide de démarrage à troid
6. Collecteur d'admission
7. Joint
8. Joint
9. Cache-culbuteurs
10. Joint
11. Culasse

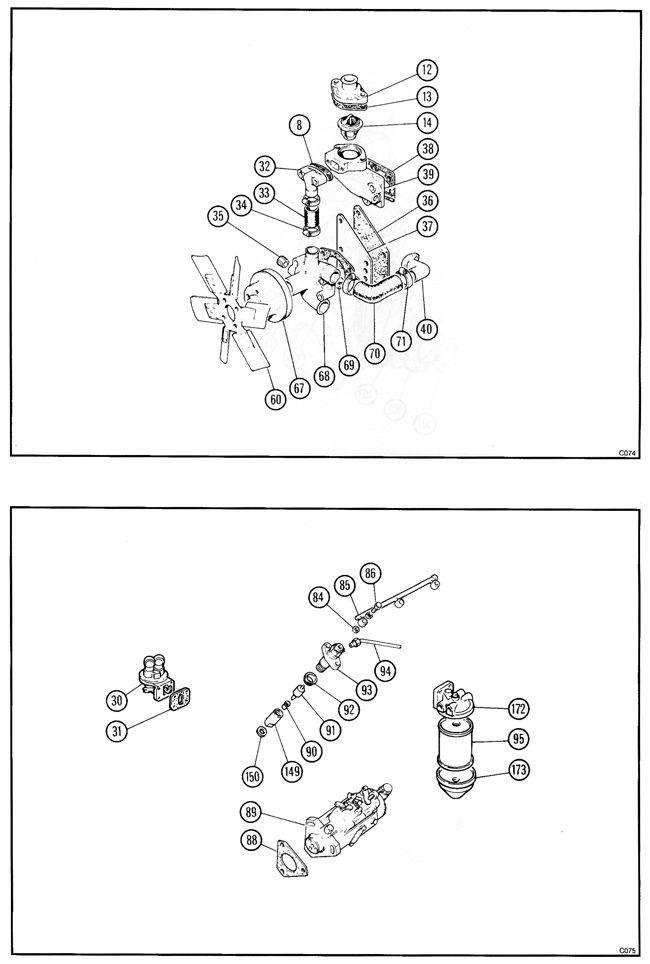

12. Sortie d'eau
13. Joint
14. Thermostat
15. Support de levée du moteur
16. Plaque
17. Joint
18. Culbuteur
19. Culbuteur
20. Support
21. Clips
22. Rondelle
23. Axe de culbuteurs
24. Rondelle
25. Ressort
26. Tuyau d'huile de graissage
27. Ressort
28. Tirant de réglage
29. Bague
30. Pompe d'alimentation
31. Joint
32. Coude de dérivation
33. Durite
34. Clip
35. Bouchon
36. Joint
37. Plaque
38. Joint
39. Logement de thermostat
40. Coude

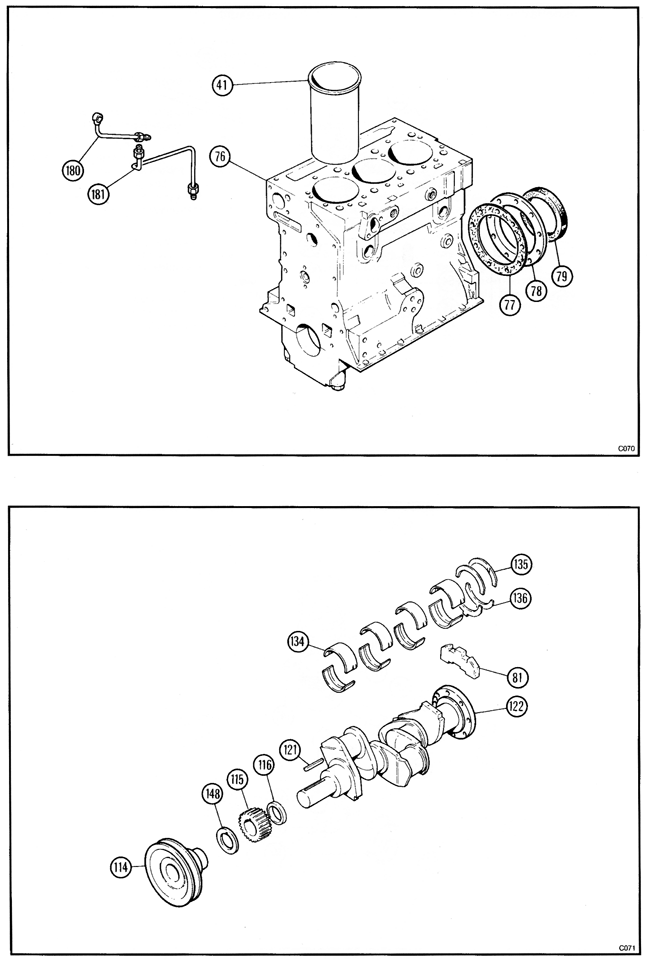

41. Chemise de cylindre
42. Support de levée du moteur
43. Joint
44. Joint
45. Collecteur d'échappement
46. Joint
47. Plaque de bouchon d'obturation
48. Vis de poussoir
49. Contre-écrou
50. Poussoir
51. Raccord
52. Clavette d'arrêt
53. Chapeau de soupape
54. Siège de ressort
55. Siège de soupape rapporté
56. Soupape d'échappement
57. Guide de soupape
58. Soupape d'admission
59. Ventilateur
60. -
61. -
62. Pignon d'arbre à cames
63. Arbre à cames
64. Couvercle
65. Joint
66. Poulie
67. Pompe à eau
68. Joint
69. Durite
70. Clip
71. Joint
72. Remplisseur d'huile de graissage
73. Bouchon de remplissage
74. Gaze
75. Bloc cylindres
76. Joint
77. Carter
78. Joint
79. -
80. Masse d'équilibrage
81. -
82. -
83. Rondelle
84. Tuyau de retour
85. Vis creuse
86. -
87. Joint
88. Pompe d'injection
89. Ecran thermique
90. Nez d'injecteur
91. Joint
92. Porte-injecteur
93. Tuyau de carburant
94. Filtre à carburant
95. Joint
96. Filtre d'huile de graissage
97. Bouchon
98. Joint 100P!aque
99. Joint étanche
100. Couvercle
101. Joint 104-105-
102. Rondelle
103. Moyeu
104. Carter de distribution
105. Entretoise de jonction
106. Pignon intermédiaire
107. Pignon de pompe d'injection 112-
108. -
109. Poulie
110. Pignon de vilebrequin
111. Entretoise
112. Clip
113. Pignon intermédiaire
114. Joint
115. Plaque
116. Clavette
117. Vilebrequin
118. Bague
119. Pignon de pompe à huile de graissage
120. Pompe à huile de graissage
121. Olive
122. Raccord
123. Tuyau d'aspiration et crépine
124. Joint
125. Joint
126. Carter d'huile
127. Tube de jauge d'huile
128. Jauge d'huile
129. Paliers principaux
130. Rondelle de butée supérieure
131. Rondelle de butée inférieure
132. Clip
133. Bague de pied de bielle
134. Axe de piston
135. Ségments
136. Clip
137. Piston
138. Bielle
139. Chapeau de bielle
140. Coussinet de tête de bielle
141. Ressort de soupape intérieur 147-
142. Entretoise ou dispositif de projection d'huile
143. Ecrou borgne de nez d'injecteur
144. Rondelle
145. Coude
146. Durite
147. Clip
148. Collecteur d'admission
149. Clip
150. Durite
151. Tuyau et collerette
152. Joint
153. Collecteur d'échappement
154. Turbocompresseur
155. Ecrou
156. Olive
157. Raccord
158. Tête de iiltre d'huile de graissage
159. Filtre d'huile de graissage
160. Joint
161. Coude et collerette
162. Clip
163. Du rite
164. Joint
165. Collerette
166. Tête de filtre à carburant
167. Bas de filtre a carburant
168. Tête de filtre d'huile de graissage
169. Clip 176Reniflard
170. Clip
171. Durite
172. Connecteur
173. Tuyau d'huile de graissage
174. Tuyau d'huile de graissage
175. Réchauffeur de conduit d'admission
